一．系統介紹

1.1系統簡介

卸料平臺超載預警系統是徐州華控機電科技有限公司自行研發的智能化安全系統，通過實時采集重量傳感器數據，顯示到顯示屏上，當作業人員在裝載過程中超過額定重量時，報警裝置會自動發出聲光報警，及時提示現場作業人員立即糾，有效的避免卸料平臺違章超重。如持續報警，系統將自動記錄違章信息，同時將工況數據傳輸?shù)竭h(yuǎn)程監控中心。管理人員更好的把控現場管理情況。是現代建筑械領域有效可行的安全防護設備。

1.2 性能參數

1.3系統組成

系統主要由主機、載重傳感器、GPRS天線等構成。安裝位置如圖1-1：

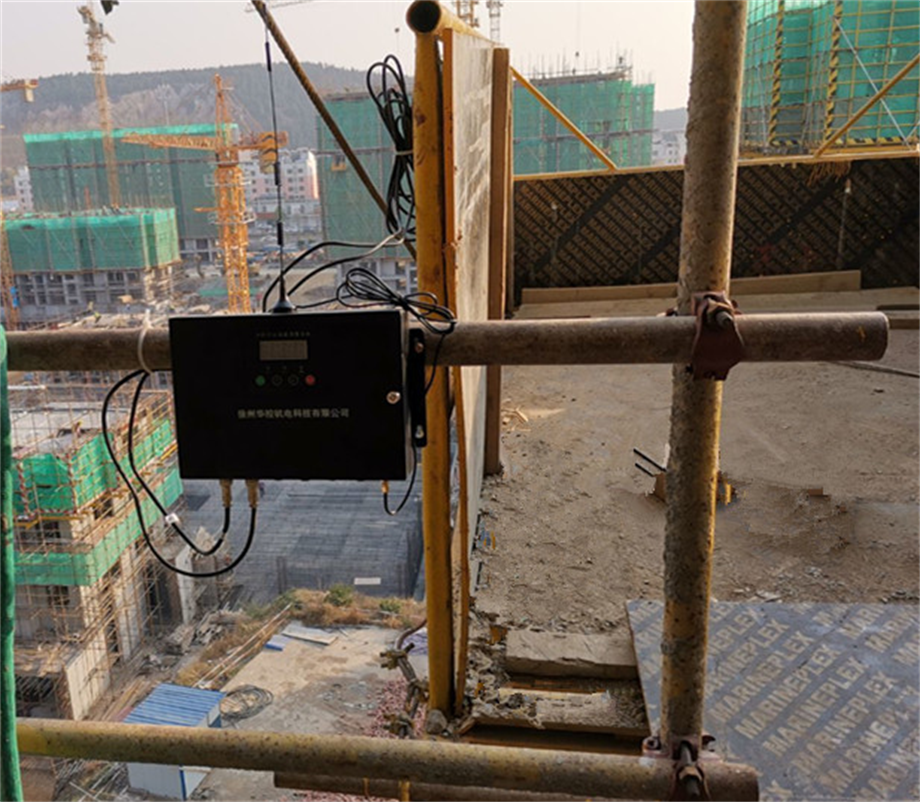

圖1-1 設備安裝位置示意圖

二．設備安裝

2.1主機

用螺絲將主機固定在操作員清晰可見處，兩個載重傳感器信號線通過四、五芯航空插頭分別插入主機，安裝好后打開電源開關即可。如圖2-1所示：

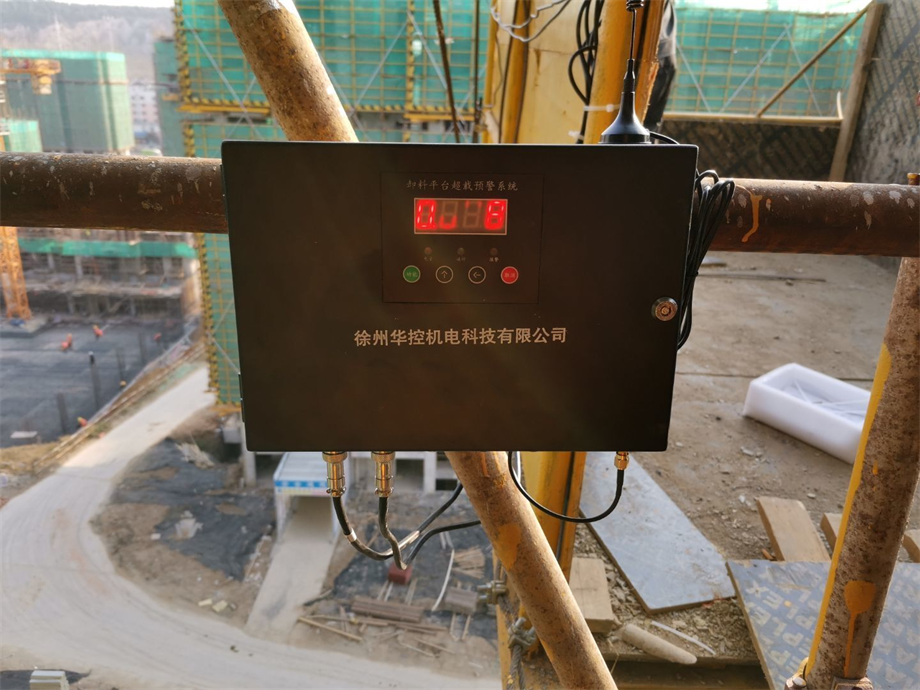

圖2-1主機安裝示意圖

2.2載重傳感器

首先將兩個旁壓式的載重傳感器分別固定在卸料平臺兩根主鋼絲繩下端，通過數據線連接至主機端。注意：載重傳感器屬精密器件、禁止對其動火焊接、鐵錘敲打等。如圖2-2所示：

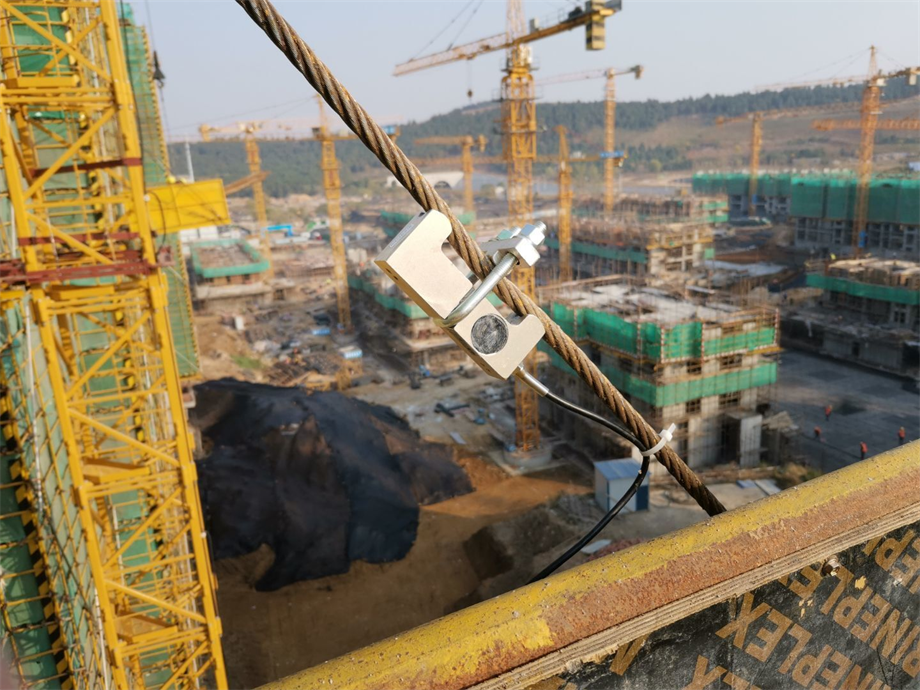

圖2-2旁壓式載重傳感器安裝示意圖

2.3 GPRS天線

   將GPRS天線吸附在主機或主機附近任意位置均可。如圖2-3所示：

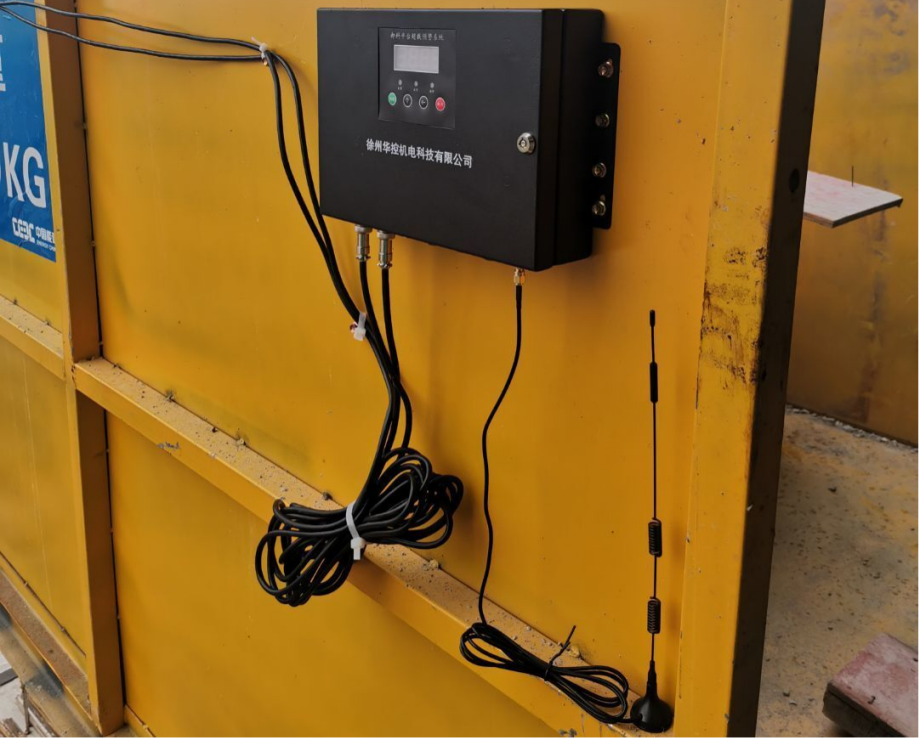

圖2-3 GPRS天線安裝示意圖

三．系統標定

去皮校準：對于用戶第一次安裝操作非常重要。

3.1 校準傳感器零飄

由于傳感器生產時的工藝誤差，老化程度，環境溫度等因素的影響，傳感器總會存在一定的零飄，所以在正式安裝使用前需要先校準零飄。首先將兩個稱重傳感器信號線通過四、五芯航空插頭分別插入主機，安裝好打開電源后依照?qǐng)D3-1所示步驟操作即可：

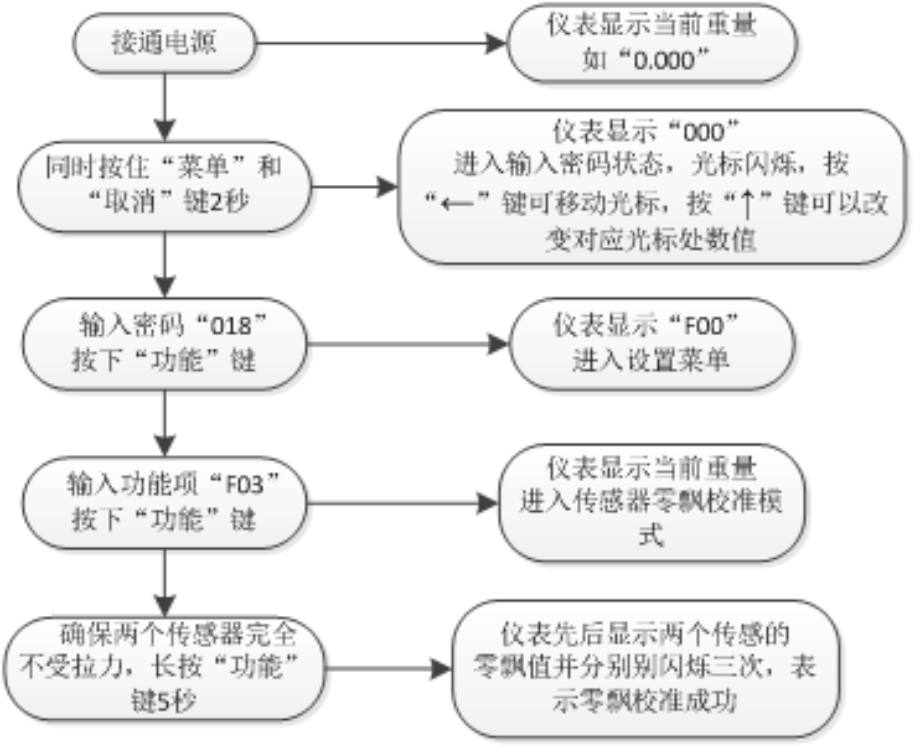

圖3-1傳感器零飄校準操作示意圖

3.2 去皮和重量標定

在卸料平臺預警儀安裝完成后，如發現有較大誤差需進行標定，標定完成后及可正常使用。具體去皮和重量標定步驟如圖3-2所示：

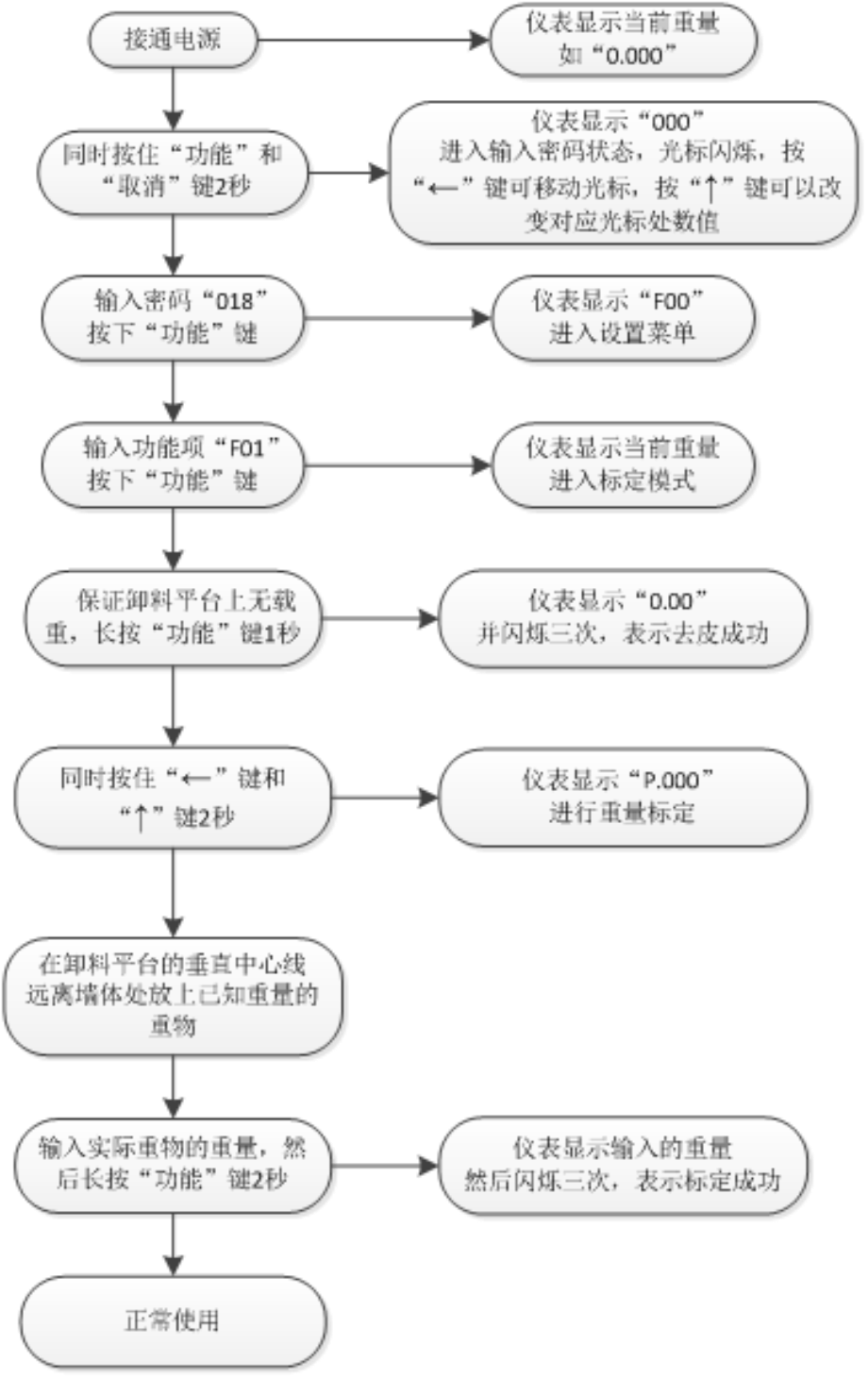

圖3-2傳感器去皮和重量標定操作示意圖

四．系統參數

4.1 主機參數

主機內參數一般會根據客戶需求在出廠時已設定完成，客戶在現場安裝完成后只需進行去皮和重量標定即可，無需重新設定參數。

本產品一共有四個按鍵，從左到右依次為：“功能”鍵、“↑”鍵、“←”鍵、“取消”鍵。關于“↑”鍵和“←”鍵，只有在光標閃爍（有單個數字閃爍）時，才可改變數據的值，反之，代表顯示的數據只能被用戶查看而無法修改。而對于“取消”鍵，在任何時刻如果想要退出當前操作，都可通過按“取消”鍵來退出到正常使用重量顯示狀態。

另外，在正常使用重量顯示狀態下，同時長按“功能”鍵、“取消”鍵會進入密碼輸入狀態，此時顯示“000”，當正確輸入密碼018時，再按下“功能”鍵就會進入菜單狀態，此時顯示“F00”。

菜單項目分為“F00-F27”，可以通過按“↑”和“←”鍵改變菜單項目。

將菜單項目中要求設置好后只需按下“功能”鍵，即可保存數據并返回功能菜單，否則數據更改無效。更改完數據后，按“取消”鍵即可返回到正常使用狀態。

參數分別表示：

F00：報警噸位設置，報警閥值（單位：t）

F01：去皮和重量標定

F02：取消報警選項，選擇009時取消報警，其余選項時報警

F03：傳感器零飄校準

F04：預警點，初始值為90%（無單位，代表百分?jǐn)?shù)）

F05：報警點，初始值為100%（無單位，代表百分?jǐn)?shù)）

F06：偏載報警值，初始值為報警閥值的一半（單位：t）

F10：初始化設置，進入后改成“1”再按“功能”鍵即恢復出廠設置

4.2指示燈參數

本產品一共有三個指示燈，從左往右分別是電池電量指示燈（紅色），運行指示燈（綠色），報警指示燈（紅色）。

電量指示燈：在電池電量低于5%時，指示燈常亮，提示用戶充電或者更換電池。

運行指示燈：系統正常工作時每隔2秒會閃爍一次。

報警指示燈：當載重達到預警值時指示燈慢閃，當載重達到報警值時指示燈快閃。

4.3 報警器參數

當載重達到預警值時報警器緩慢報警，當載重達到報警值時報警器急促報警。如果想關閉報警有兩種方式。一種會永久關閉報警功能，通過進入設置選項“F02”,將其中的值改成“009”，如需恢復報警需要將這個值改成“000”~“008”中的任意值即可。另一種只會暫時關閉報警功能，在報警并且保證重量值不要有太大的波動，此時按下“取消”鍵，即可取消報警。當重量發生較大的變化時恢復報警功能。

4.4 數碼管顯示屏參數

為了節能，在用戶無操作（最后一次按下按鍵或最后一次重量波動較大）100s后數碼管會熄滅，進入節能模式。在用戶按下任何一個按鍵或重量有較大波動時即可喚醒屏幕。

4.5數據上傳參數

設備正常情況下會每隔60秒向服務器上傳一次數據，如果發生報警則會立即發送一次數據，此時用戶可以在本公司數據平臺（PC端和手機端）對數據進行查看。

五．故障分析及使用注意事項

5.1常見故障

5.2使用注意事項

1、經常檢查部件固定是否牢固；

3、定期檢查主機電量情況，及時更換電池；

5、防止高空墜物，碰壞設備；

6、定期檢查所有傳感器線纜的布線情況，避免可能存在的局部擠壓、折彎及破損現象；

7、定期檢查載重傳感器是否發生偏移。

六、技術支持及維修服務

6.1系統安裝調試注意事項

經過工廠技術人員培訓后，方可進行設備的安裝與調試。

系統現場安裝調試時應具備以下條件：

1、卸料平臺符合作業條件；

2、用戶應具備有標準砝碼或已知重量的標定物，標定重物接近最大額定起重量的50%為宜；

3、現場安裝、調試時應具備以下工種人員的配合：起重工、起重維修電工、起重機司機等。

6.2維修服務

1、產品終身保修。

2、產品自購買之日起，質保一年。

3、保修期內免費維修，以遠程視頻指導為主，提供維修用備件；保修期外，維修只收取成本費用。

4、有下列情況之一者，不屬于保修范圍：

* 碰撞、擠壓造成的損壞

* 野蠻拆卸造成的損壞

* 其他非正常情況造成的損壞
