一．系統介紹

1.1系統特點

 HKMS-A-02型動臂式塔機安全監控系統，主要用于動臂式塔機運行狀態（起重量、起重力矩、風速、高度、幅度、起重臂仰角等）檢測及報警控制。系統安裝簡單、操作方便、精準度高、可靠性強。使用該系統能夠幫助塔機司機避免超重、超力矩等操作造成的嚴重事故。利用這一有效的輔助裝置，可以大大提高起重設備的安全使用。

1.2 性能參數

1.3系統組成

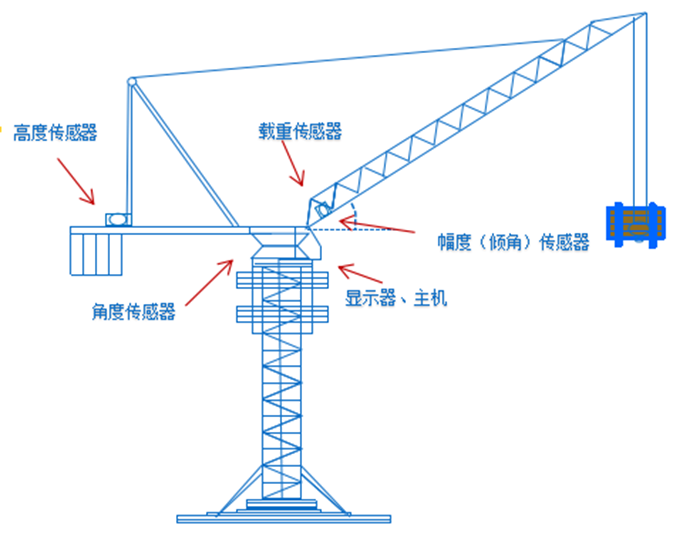

系統主要由顯示器、主機、載重傳感器、幅度（傾角）傳感器、高度傳感器、角度傳感器、風速傳感器等構成。安裝位置如圖1-1：

                                                 圖1-1 設備安裝位置示意圖

二、設備安裝

2.1主機及顯示器

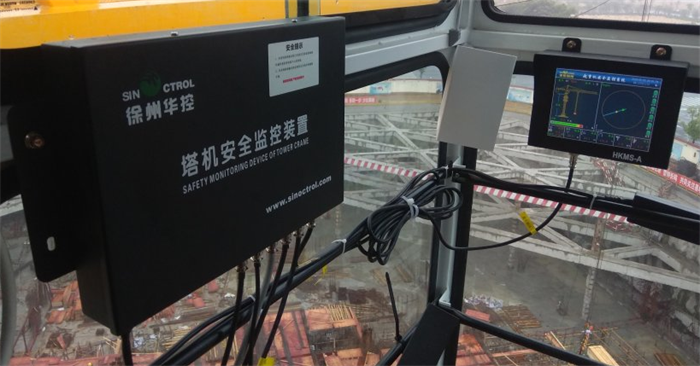

主機和顯示器分別安裝在塔機駕駛室左前方，如圖2-1所示，注意: 不得影響駕駛員的視線！

圖2-1主機和顯示器安裝示意圖

2.2高度、角度傳感器

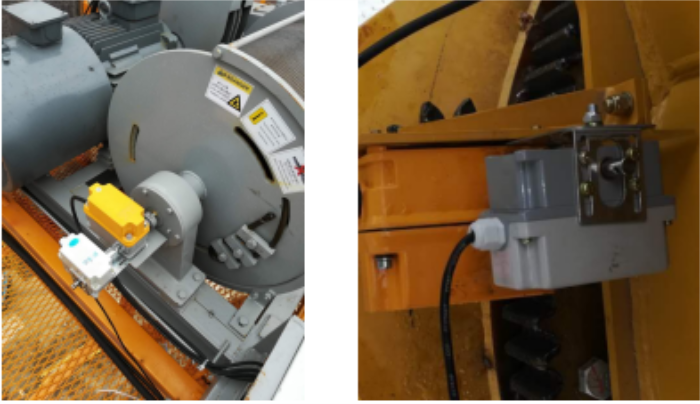

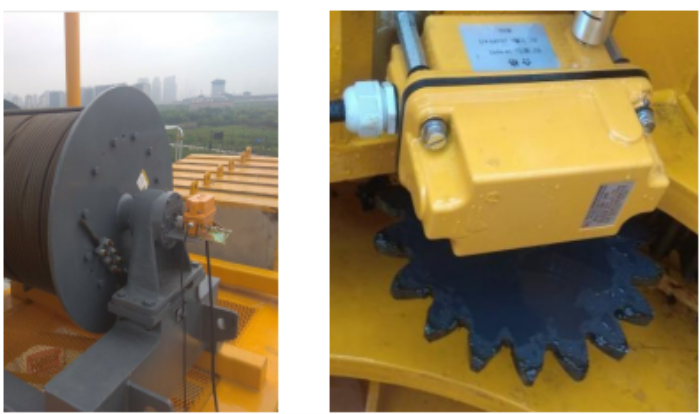

高度、角度傳感器安裝位置如圖2-2所示，注意確保傳感器與塔機機構之間固定牢固、傳動軸轉動平穩。

圖2-2高度、角度傳感器安裝示意圖（安裝方式一）

圖2-2高度、角度傳感器安裝示意圖（安裝方式二）

2.3載重傳感器

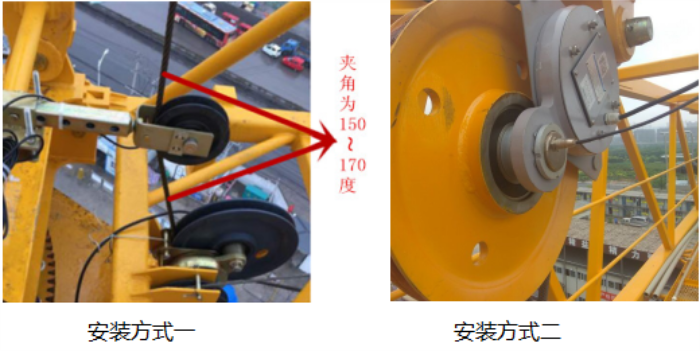

載重傳感器安裝位置如圖2-3所示（安裝方式一中鋼絲繩夾角需控制在150~170度之間），安裝時注意：載重傳感器箭頭指示方向與鋼絲繩的合力方向必須保持一致，如圖2-4所示。

圖2-3載重傳感器安裝示意圖

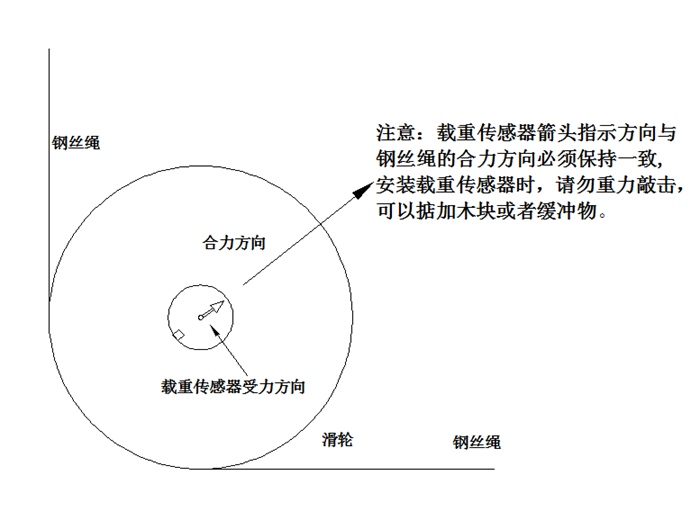

圖2-4載重傳感器安裝解析圖

2.4風速傳感器

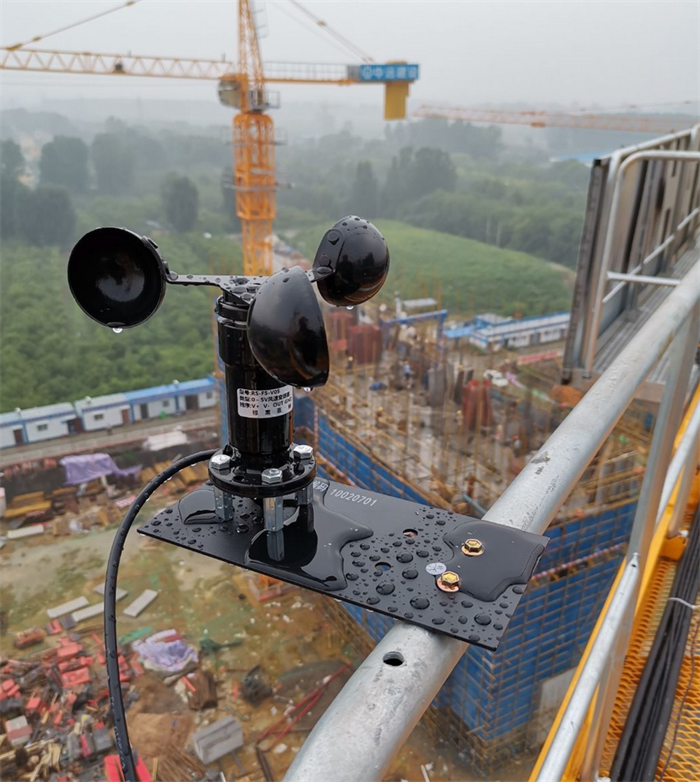

將風速傳感器安裝在塔機的頂部迎風位置，如圖2-5所示。

    圖2-5風速傳感器安裝示意圖

2.5幅度（傾角）傳感器

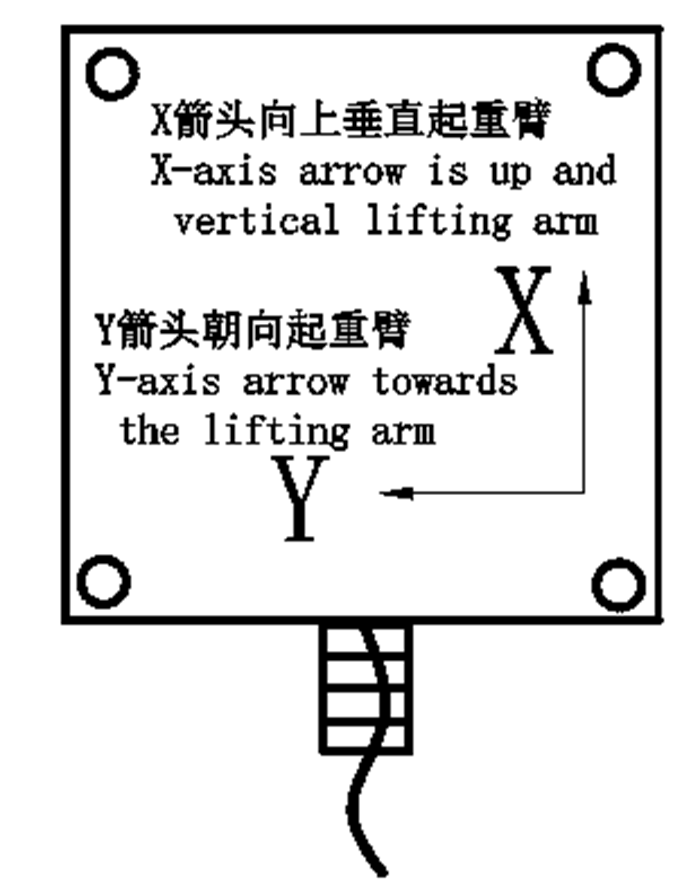

幅度（傾角）傳感器安裝示意圖如下，安裝時注意：幅度（傾角）傳感器上Y軸箭頭方向朝向起重臂，X軸箭頭方向朝上，并垂直起重臂。

如圖2-6所示

圖2-6幅度（傾角）傳感器安裝示意圖

2.6線纜連接

1. 將以上傳感器信號線遠離動力線鋪設，連接至主機。

2. 確認設備供電電源為AC220V 50-60Hz，可靠接地且接地電阻不大于4Ω。

三、系統設置

傳感器調節：點擊“”輸入用戶級密碼（出廠設置88888888）進入“系統設置”界面，點擊【下一步】在對應標定界面查看各個傳感器采樣值變化，對采樣值不能達到標定要求的進行調節。如圖3-1所示。

高度傳感器調節方法：如果起升吊鉤，高度傳感器采樣值增大，則需要起升吊鉤至高度限位處，旋轉調節螺絲，使調節螺絲上的標記點靠近最大處；如果起升吊鉤，高度傳感器采樣值減小，則需要起升吊鉤至高度限位處，旋轉調節螺絲，使調節螺絲上的標記點靠近最小處；

角度傳感器調節方法：調節角度傳感器旋轉到中間位置 ，然后再固定聯軸器；

載重傳感器、風速傳感器和幅度（傾角）傳感器無需調節。

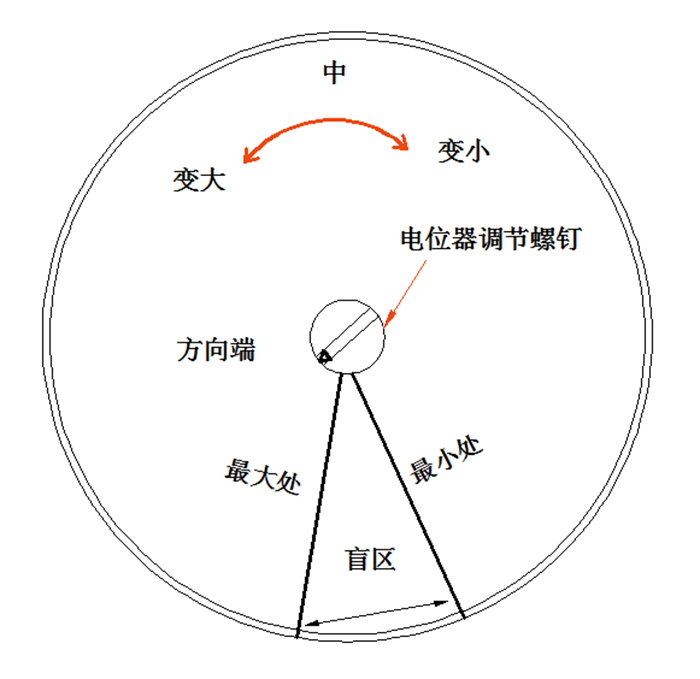

圖3-1高度、角度傳感器調節示意圖

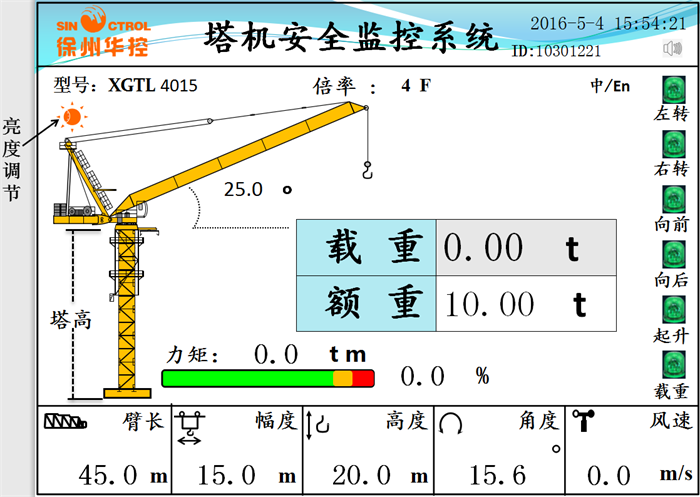

系統主界面如圖3-2所示：

圖3-2 主界面

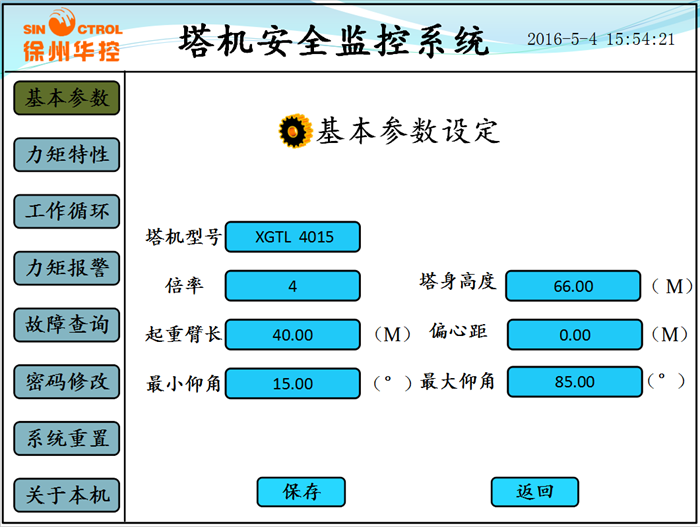

點擊“”輸入管理員密碼(出廠設置：518518)進入“基本參數設定”頁面；如圖3-3所示：將塔機參數輸入下表，點擊【保存】保存，點擊【返回】回到主界面。

圖3-3 基本參數設定界面

四、系統標定

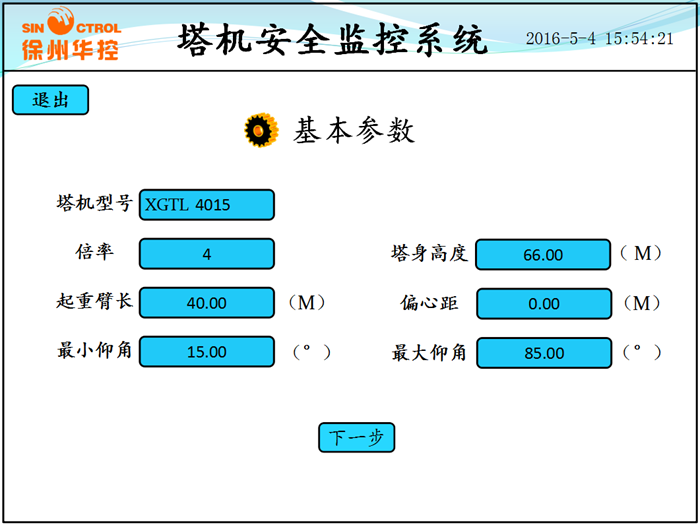

系統設置完成后，點擊“”輸入用戶級密碼 (出廠設置為88888888)進入“基本參數”界面，查看基本參數是否與塔機的實際安裝狀態一致，如果不一致，請按照實際狀態進行調整。

圖4-1 基本參數界面

點擊【下一步】進入“力矩參數”界面；如圖4-2所示：

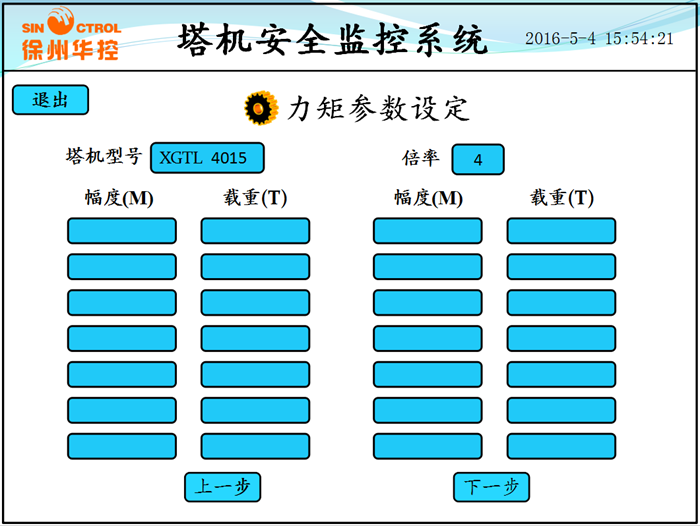

圖4-2 力矩參數界面

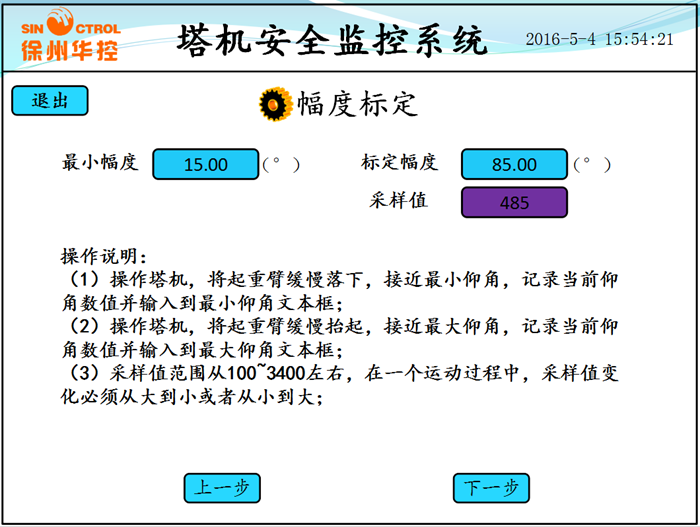

點擊【下一步】進入“幅度標定”界面，如圖4-3所示：詳見操作說明。

圖4-3 幅度標定界面

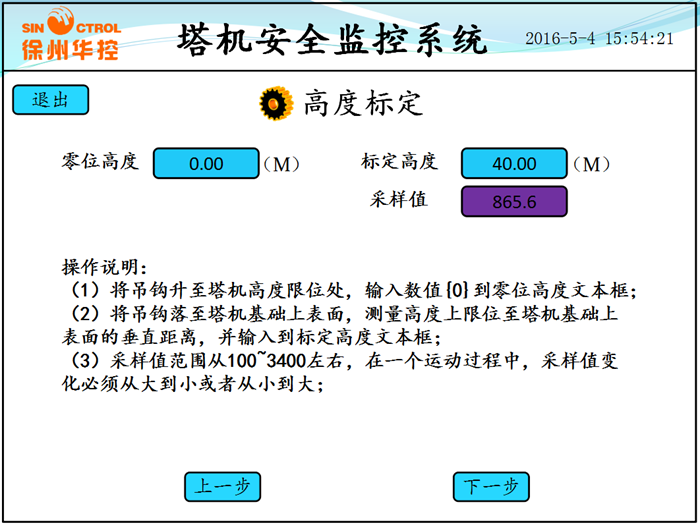

點擊【下一步】進入“高度標定”界面，如圖4-4所示：詳見操作說明。

圖4-4 高度標定界面

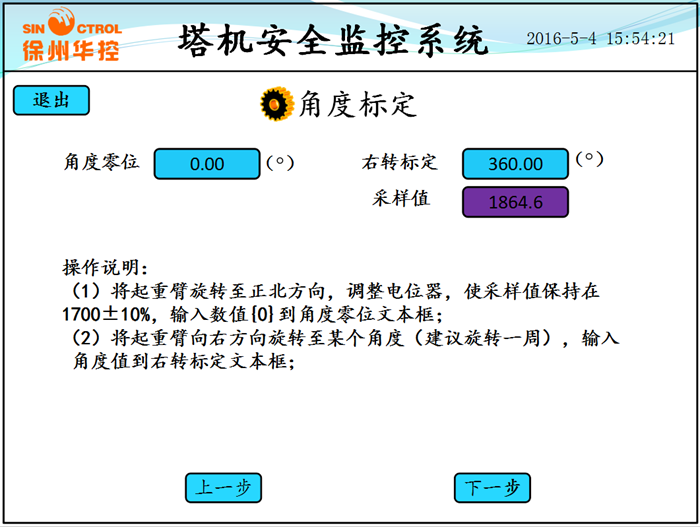

點擊【下一步】進入“角度標定”界面，如圖4-5所示：詳見操作說明。

圖4-5 角度標定界面

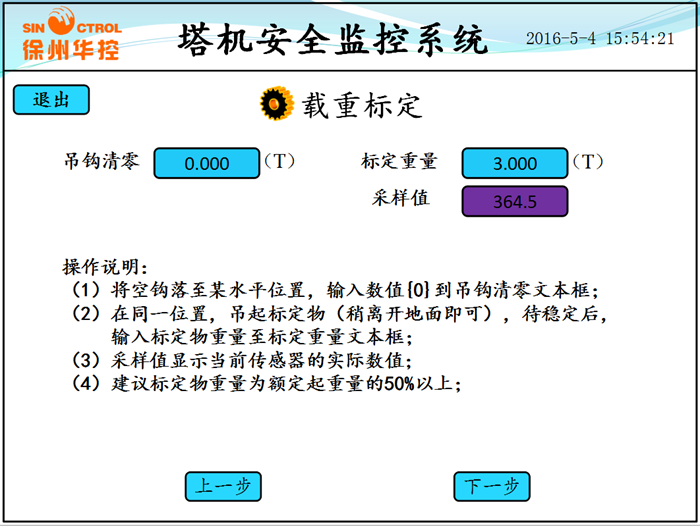

點擊【下一步】進入“載重標定”界面，如圖4-6所示：詳見操作說明。

圖4-6 載重標定界面

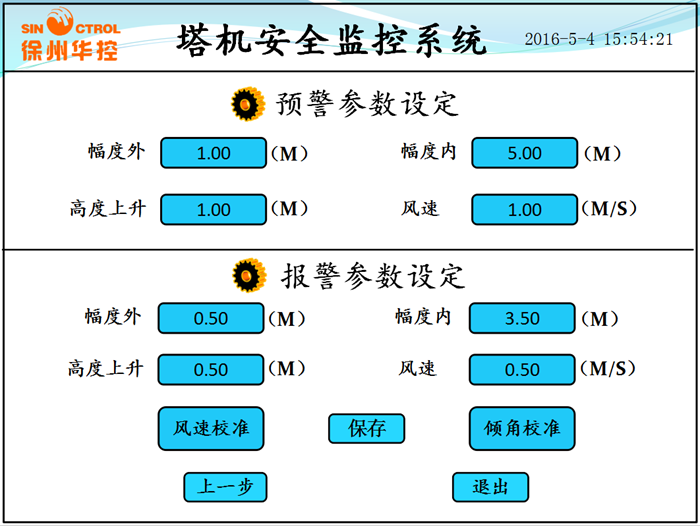

   點擊【下一步】進入“預警和報警參數設定”界面，如圖4-7所示：出廠前已經設置，可以根據實際工況調整。

圖4-7預警和報警參數設定

點擊【保存】然后點擊【退出】。

輸出控制的定義：

五、故障分析及使用注意事項

5.1常見故障

5.2使用注意事項

1、經常檢查部件固定是否牢固；

2、定期檢查線纜有無破損；

3、顯示器不得用化學溶劑清洗；

4、主機及顯示器注意防水；

5、不得自行打開設備；

6、定期檢查所有傳感器線纜的布線情況，避免可能存在的局部擠壓、折彎及破損現象；

7、定期檢查載重傳感器的受力方向是否發生偏移。

六、技術支持及維修服務

6.1系統安裝調試注意事項

經過工廠技術人員培訓后，方可進行設備的安裝與調試。

系統現場安裝調試時應具備以下條件：

1、塔機能正常工作；

2、用戶應具備有標準砝碼或已知重量的標定物，標定重物接近最大額定起重量的50%為宜；

3、現場安裝、調試時應具備以下工種人員的配合：起重工、起重維修電工、起重機司機等。

6.2維修服務

1、產品終身保修。

2、產品自購買之日起，質保一年。

3、保修期內免費維修，以遠程視頻指導為主，提供維修用備件；保修期外，維修只收取成本費用。

4、有下列情況之一者，不屬于保修范圍：

* 碰撞、擠壓造成的損壞

* 野蠻拆卸造成的損壞

* 其他非正常情況造成的損壞

特別提示：

1、塔機工況發生變化后（如：塔機頂升、臂長變化等工況），必須修改相應的基本參數；

2、更換鋼絲繩后，必須重新標定高度傳感器；

3、使用過程中，實際倍率發生變化，點擊“主界面”上【倍率】進行調整。

* 本系統不能完全代替塔機本身的安全裝置。
